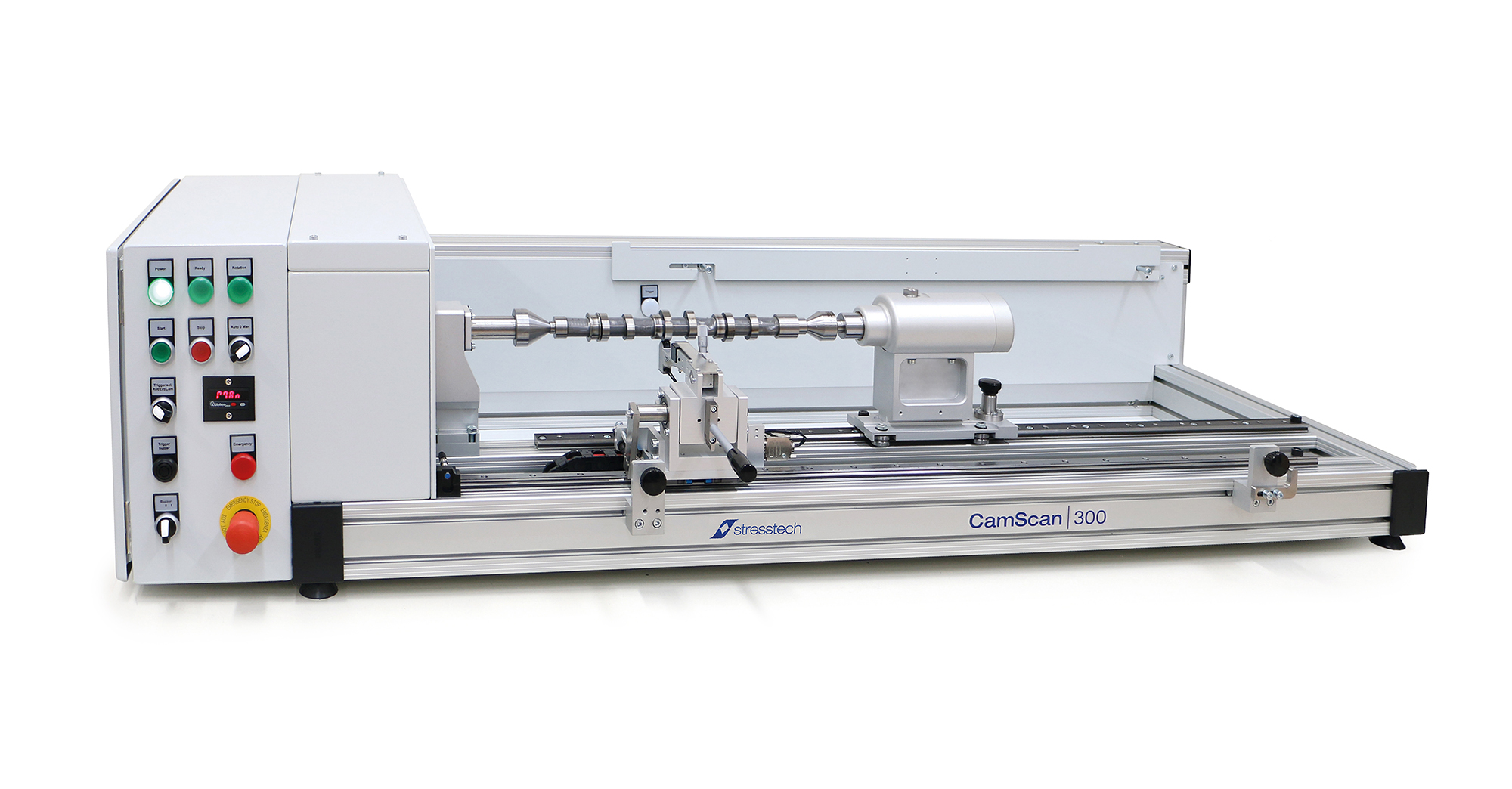

CamScan 300

CamScan 300 jest pół-automatycznym systemem do wykrywania wad takich jak nadpalenia ścierne czy wady spowodowane obróbką cieplną przeznaczonym do aplikacji o małych objętościach. Został zaprojektowany w celu pracy przy kontroli jakości małych i średnich symetrycznych części jak np. wały samochodów osobowych.

  • Gotowy do użycia zaraz po dostawie, przyjazny użytkownikowi system do badań metodą analizy szumów Barkhausena
  • Ramię czujników CamScan 300 ustawia się samo w celu zminimalizowania różnic w wynikach pomiarów ze względu na różnych operatorów
  • Może zostać umieszczony obok linii produkcyjnej w celu badań próbek i dostosowywania ustawień i parametrów obróbki mechanicznej lub w laboratorium w celach badań nad materiałami



Szafa elektryczna

Panel sterowania z:

  • Sygnalizatorami zasilania, obrotu, stanu awaryjnego i gotowości
  • sygnalizatorami świetlnymi zasilania, obrotu, gotowości oraz stanu awaryjnego
  • przełącznikiem automatycznego/ręcznego trybu pomiarowego
  • Przełącznikiem trybu wyzwalania z trzema opcjami wyzwalania
  • Przełącznikiem sygnalizacji dźwiękowej wyzwolenia
  • Przyciskami start/stop obrotu
  • Przyciskiem dostosowania prędkości obrotowej
  • Przyciskiem zatrzymania awaryjnego
  • Sygnalizator świetlny wyzwalacza

Jednostka obrotowa

Środek napędowy do obrotu

Zacisk typu „konik” z sprężynową gazową

Samo ustawiające się ramię czujników

3 płyty do pozycjonowania czujników





Analizatory
Czujniki
  • Obszar pomiaru określa wymiary i kształt czujnika szumów Barkhausena. Jeden system może być wyposażony w kilka różnych typów czujników. Więcej o czujnikach dowiesz się z: Czujniki szumów Barkhausena
Oprogramowanie

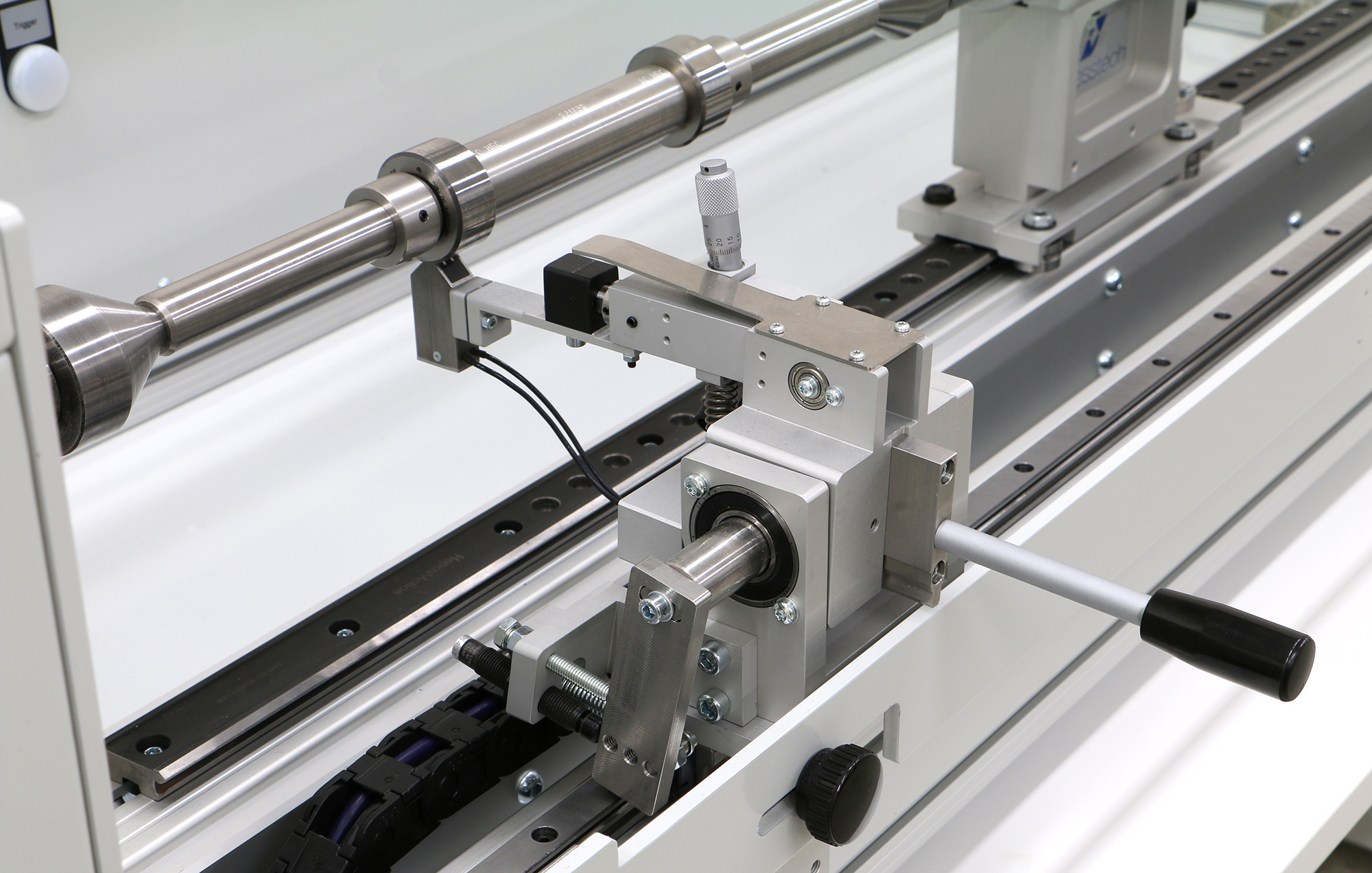

CamScan 300 measuring
