Nasza firma, jest dystrybutorem oprogramowań firmy VolumeGraphics GmbH. Oprogramowanie firmy Volume Graphics to jedno z wiodących na rynku narzędzi do pozyskiwania, obróbki oraz analiz danych z systemów CT.
Dzięki swojemu rozbudowanemu modułowi do rekonstrukcji oraz modułom dodatkowym umożliwia pełną kontrolę elementu. Za pomocą oprogramowani VGstudio MAX można wykonać:
- Pomiary geometryczne
- Porównanie danych CT do nominalnego modelu CAD
- Analizę porowatości oraz wtrąceń
- Analizę grubości ścianek
- Analizy materiałów kompozytowych
- Analizę włókien
- Rozbudowaną animację modelu
Wszystkie analizy i pomiary mogą zostać zapisane w formie raportu który można dowolnie dostosowywać do swoich potrzeb.
Z uwagi na duży zakres możliwości oprogramowania w tej części chcielibyśmy się skupić na samych pomiarach geometrycznych jak i module pomiarowym (Coordinate Measurement).
Główne cechy modułu:
- Dopasowanie cech geometrycznych takich jak: punkty, linie, okręgi, płaszczyzny, walce, stożki oraz sfery bezpośrednio do danych CT ale również do modeli CAD (metodami Czebyszewa, Gaussa)
- Pozwala na pomiary odległości, promieni, średnic, kątów oraz pozycji
- Pomiary geometrii i tolerancji
- Dopasowanie elementów metodami: Best-Fit, 3-2-1 lub automatyczne dopasowanie RPS za pomocą szablonów pomiarowych
- Wymiarowanie 2D i 3D bezpośrednio na danych CT bez potrzeby konwersji do chmury punktów czy siatki mesh
- Redukcja niepewności pomiarowych dzięki dużej gęstości punktów pomiarowych oraz dzięki możliwości wyznaczenia progowej skali szarości
- Potężne narzędzie do tworzenia raportów inspekcji pomiarowych pozwalające na zdefiniowanie informacji o każdym pomiarze

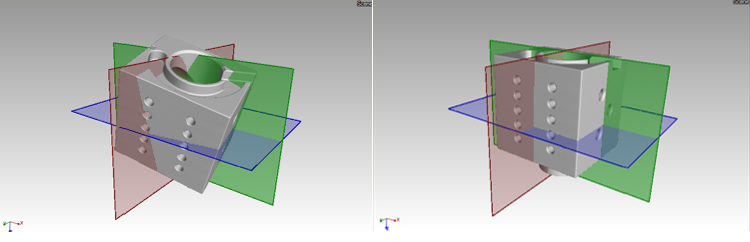

Wyrównywanie układu współrzędnych:

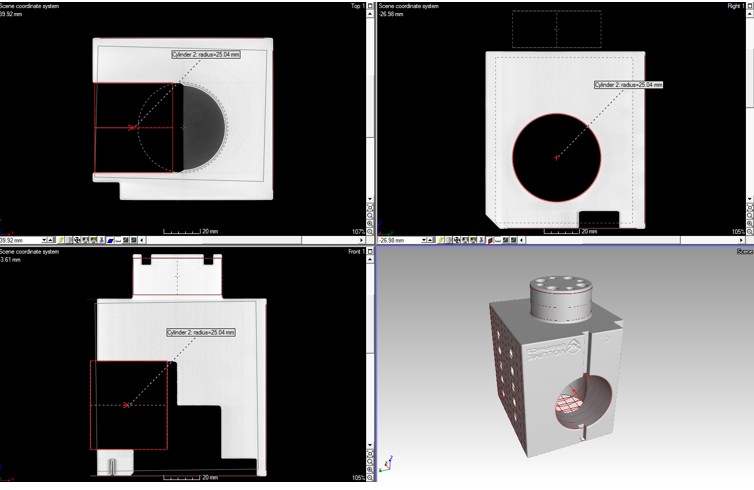

Dopasowywanie cech geometrycznych:
